製造業における部品の員数管理において、従来の物理センサー方式から画像処理技術を活用したカメラ式パーツカウンターへの移行が進んでいます。カメラ式パーツカウンターは、高精度な画像処理技術により、従来方式では計数が困難だったパーツのカウントを可能にします。
本記事では、カメラ式パーツカウンターの特徴とその魅力、画像処理による自動化の利点、従来方式との比較、導入のメリットについて詳しく解説します。
目次
カメラ式パーツカウンターとは
カメラ式パーツカウンターとは、高解像度カメラと画像処理技術を組み合わせて部品の個数を自動的にカウントする装置です。カメラで撮影した画像を解析することで高精度なカウントを実現します。
基本構成
カメラ式パーツカウンタは以下の要素から成り立ちます。

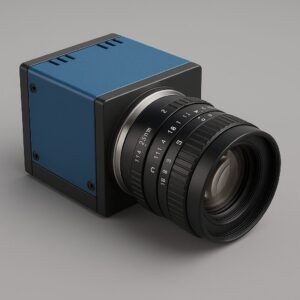

- 高解像度カメラ：部品を正確に撮影するための産業用カメラ
- 高精度レンズ：適切な倍率と焦点距離を提供する産業用レンズ

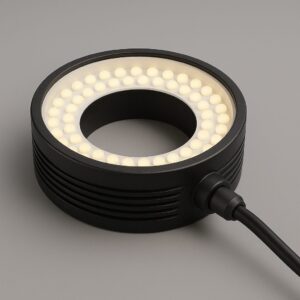

- LED照明：安定した画像取得のための高輝度LED照明
- 画像処理アルゴリズム：部品を認識・カウントするアルゴリズム
動作フロー
カメラ式パーツカウンタの動作は通常以下の流れで行われます。
- 部品の配置：カウント対象の部品を撮影エリアに配置
- 画像撮影：カメラにより部品の画像を高精度で撮影
- 画像前処理：ノイズ除去、コントラスト調整などの前処理
- 部品認識：画像処理アルゴリズムにより部品を認識
- カウント：認識された部品の個数をカウント
- 結果出力：カウント結果を表示・記録・外部システムに送信
物理センサー方式（光センサー）のパーツカウンターとは
「物理センサー」とは、部品の個数を数えるために、光センサーや重量計など、部品に直接接触したり、物理的な特性（光の遮断、重量など）を利用したりする従来の計数方法を指します。物理センサー方式は、そのシンプルさから導入コストを抑えやすく、特定の条件下では非常に高い処理速度を発揮します。
基本構成
光センサー方式のパーツカウンタは以下の要素から成り立ちます。
- 発光素子：赤外線LEDやレーザーダイオードによる光の発生
- 受光素子：フォトダイオードやフォトトランジスタによる光の検出
- 光学系：レンズやミラーによる光路の制御
- 信号処理回路：光の遮断を検出し、カウント信号を生成する回路
- カウンタ回路：検出信号を数値化する電子回路
動作フロー
物理センサーカウンターの動作は通常以下の流れで行われます。
- 部品の通過：カウント対象の部品が光路を通過
- 光の遮断：部品により光が遮断される
- 信号検出：受光素子で光の遮断を検出
- 信号処理：遮断信号を電気信号に変換
- カウント処理：電気信号をカウント値として記録
- 結果出力：カウント結果を表示・記録・外部システムに送信
比較
カメラ式パーツカウンター（計数機）の特徴
- 部品サイズ：レンズの倍率調整により、ミリ単位の微細な部品から大型部品まで幅広く対応
- 部品形状：画像処理アルゴリズムにより、多角形、不規則形状、表面に文字や模様がある部品など複雑な形状でも正確に認識
- 部品材質：適切な照明設定により、金属、プラスチック、ガラス、ゴムなど多様な材質に対応
- 設置環境：カメラを斜めに設置したり設置位置が比較的自由
- カウント速度：撮影から解析までに一定の処理時間が必要
- リアルタイム性：画像処理時間に依存
物理センサー方式（光センサー）の特徴
- 部品サイズ：センサーの物理的制約により部品サイズが限定される
- 部品形状：単純な形状（円形、四角形など）の部品に限定される
- 部品材質：材質によって検出精度が大きく左右される
- 設置環境：センサーの設置位置や角度に制約がある
- カウント速度：高速処理が可能
- リアルタイム性：物理的な接触や遮断による即座の反応
| 比較項目 | 物理センサー方式 | カメラ式パーツカウンタ |
|---|---|---|
| 部品サイズ | △ | ◎ |
| 部品形状 | △ | ◎ |
| 部品材質 | △ | ◎ |
| 設置環境 | △ | ◎ |
| カウント速度 | ◎ | △ |
| 処理能力 | ◎ | 〇 |
| リアルタイム性 | ◎ | 〇 |
まとめ
カメラ式パーツカウンタの普及を大きく後押ししているのは、産業用高解像度カメラの低価格化にあります。スマートフォンの普及による技術革新のおかげで、産業用カメラの価格は以前より大幅に低価格化しており、手軽に入手・導入できる身近な存在になりました。
カメラ式パーツカウンターは、物理センサー方式に比べて処理速度が劣るという課題がありましたが、これも最新の技術で克服されつつあります。フレームレート（FPS）の向上でリアルタイムでの画像処理が可能になり、さらに歪みが少なく鮮明な画像を捉える高画素カメラ対応の高精度レンズや最適な焦点深度といった光学系の技術がどんな部品も正確に認識できる高精度なカウントを可能にしています。
これらの技術革新によって、カメラ式パーツカウンターは、部品の品質管理から生産性の向上まで、製造業のさまざまな側面に貢献してきています。適切な計画のもとで導入し運用すれば、目先の作業効率向上はもちろん、中長期的な競争力強化にも繋がる投資と言えます。製造業のDX（デジタルトランスフォーメーション）を推進する上で、カメラ式パーツカウンター（計数機）への投資は、未来に向けた重要な戦略的決断となるでしょう。
